智能網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。

　　智能網絡電力儀表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

　　智能電力儀表國外知名品牌有美國電氣控制QP系列、法國施耐德PM系列，國內知名品牌有安科瑞電氣股份有限公司ACR系列、江蘇斯菲爾PD系列、珠海派諾PMAC等。下面以安科瑞電氣股份有限公司智能電力儀表ACR220EL為例,闡述智能網絡電力儀表的功能及應用。

　　產品概述

　　ACREL公司集多年的專業經驗，推出了ACR系列網絡電力儀表。它是采用現代微處理器技術和交流采樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統(SCADA)的前端;可聯網使用，亦可單獨使用。

　　ACR系列智能網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議，以滿足自動化通信系統要求，使用低成本的屏蔽雙絞線配線即可構造可靠的通訊網絡。不管是在微弱之照度下，還是在完全漆黑的情況下高亮度發光LED顯示器和有背光支持的LCD顯示都會為您提供清晰的數據顯示。

　　對于該網絡電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多窗口式顯示功能，可讓使用者同時讀取多項電力參數。

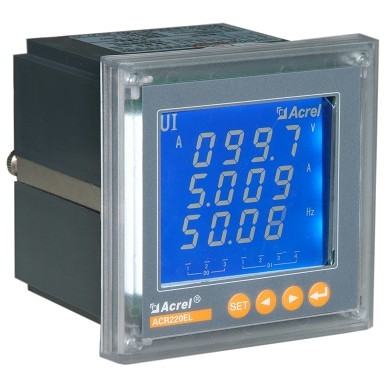

　　安科瑞電氣股份有限公司智能網絡電力儀表ACR220EL

　　符合標準及電磁兼容

　　ACR系列智能網絡電力儀表遵循高可靠性的工業標準，采用多種隔離及抗干擾措施，能夠可靠地在高干擾電力系統環境中運行,產品業已通過IEC標準的電磁兼容測量，具體標準如下：

　　靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

　　輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

　　電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

　　浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

　　射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

　　電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

　　應用領域

　　ACR系列智能網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。

　　能源管理系統

　　變電站自動化

　　配電網自動化

　　小區電力監控

　　工業自動化

　　智能建筑

　　智能型配電盤、開關柜

　　性能特點

　　ACREL公司集多年電力測量產品設計之經驗，采用現代微處理器技術和交流采樣技術設計而成了ACR系列網絡電力儀表。產品的設計充分考慮了成本效能化、智能性和可靠性，有以下特點：

　　可直接從電流、電壓互感器接入信號;

　　可任意設定PT/CT變比;

　　儀表顯示可滾動設置;

　　I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計;

　　多塊儀表可設置不同地址;

　　可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);

　　藍屏背光LCD顯示，可視度高;

　　方便安裝，接線簡單，工程量小;

　　儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;

　　四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。

　　功能簡介

　　電氣參數測量

　　ACR220EL智能電力儀表可以實時測量下列電氣參數：

　　■ 電壓V：三相相電壓、線電壓

　　■ 電流I：三相線電流及其平均、中線電流

　　■ 有功功率P：各相有功功率和總有功功率

　　■ 無功功率Q：各相無功功率和總無功功率

　　■ 視在功率S：各相視在功率和總視在功率

　　■ 功率因數PF：各相功率因數和系統功率因數

　　■ 頻率F：系統的頻率

　　電能計量功能

　　ACR220EL可實現高精度的四象限電能計量，計量的電能包括吸收有功電能、 釋放有功電能、感性無功電能、容性無功電能。

　　分時計費及最大需量記錄

　　具有復費率電能計量功能，復費率電能一天最多可分8個時段、4種費率(尖、峰、平、谷)來完成電能的分時計量，同時具有最大需量記錄功能最大需量紀錄及12個月電能統計，所有數據可通過通訊讀取。

　　I/O模塊

　　ACR220EL智能電力儀表提供了豐富的I/O接口?？商峁┒噙_(dá)8路數字量輸入(DI)用于監視開關量輸入的狀態;4路繼電器輸出(DO)模塊，用于實現斷路器的遠程控制、報警輸出和脈沖電度輸出等。

　　變送器輸出

　　模擬量輸出：最多可以提供2路4~20mA輸出，模擬變送輸出可選擇將電網中常見的26個電量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、PA、PB、PC、P總、QA、QB、QC、Q總、SA、SB、SC、S總、PFA、PFB、PFC、PF、F) 隔離變送輸出為0~20mA或4~20mA的直流信號。

　　通訊模塊

　　提供1路異步半雙工RS485通訊接口，采用MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達128個儀表，每個儀表均可設定其通訊地址(Addr)，通訊速率也可通過設置選擇。

　　技術規格參數

　　測量精度

　　電 壓 0.2%

　　電 流 0.2%

　　有功功率 0.5%

　　無功功率 0.5%

　　視在功率 0.5%

　　功率因數 0.2%

　　有功電度 1%

　　無功電度 1%

　　頻 率 0.2%

　　電流輸入

　　額定電流：AC1A、5A 電流變比可設定

　　過載能力 1.2倍持續，瞬時10倍/10秒

　　負 荷 小于0.2VA

　　精 度 0.2%

　　阻抗：<0.1Ω

　　電壓輸入

　　額定電壓：AC100V、400V 電壓變比可設定

　　過載能力：1.2倍持續，瞬時2倍/1秒

　　功耗：<0.2VA

　　精 度：0.2%

　　阻抗：>200kΩ

　　脈沖輸出

　　輸出方式:集電極開路的光耦脈沖，2路輸出

　　脈沖常數: 10000、40000、160000 imp/kWh

　　通訊網絡

　　標配1路RS485通訊接口，Modbus-RTU通訊協議

　　波特率38400、19200、9600、4800可設定

　　工作電源

　　交直流控制電源

　　工作范圍：AC80-270V、DC90-350V

　　功 耗：<1W

　　開關量輸入

　　2、4或8路干接點輸入，內置+5V電源

　　開關量輸出

　　輸出方式：2或4路繼電器常開觸點輸出

　　觸點容量：AC 250V/3A、DC 30V/3A

　　模擬量輸出

　　輸出方式：1、2或4路輸出，0～20mA、4～20mA可編程

　　負載能力：≤500Ω

　　適用環境

　　工作溫度：LCD顯示：-10℃~+45℃;LED顯示：-10℃~+55℃

　　儲存溫度：-20℃~+70℃

　　相對濕度：5%~95%不結露，無腐蝕性氣體

　　海拔：≤2500m

　　安全(電氣絕緣性質)

　　工頻耐壓：

　　電源、電壓輸入回路、電流輸入回路兩兩之間AC2kV/1min;

　　電源與開關量輸入回路、通訊回路、變送輸出回路之間AC1.5kV/1min

　　絕緣電阻：輸入、輸出端對機殼>5MΩ

　　電力儀表安裝尺寸(單位mm )

　　ACR120EL的外形尺寸 80*80mm 深 95mm

　　ACR220EL和ACR230ELH的外形尺寸 96*96mm 深 85mm

　　ACR320EL外形尺寸 120*120mm 深 85mm

　　選型范例

　　型 號：ACR220E/K

　　輸 入：380V 5A

　　開關量輸入/輸出：4DI/2DO

　　通 訊：RS485通訊接口，Modbus-RTU通訊協議

　　電 網：三相四線

　　顯示方式：LED顯示

　　工作電源：AC/DC220V 50Hz

　　型 號：ACR220EFL

　　測 量：電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率，分時計費

　　輸 入：100V 5A

　　通 訊：RS485通訊接口，Modbus-RTU通訊協議

　　電 網：三相三線

　　顯示方式：LCD顯示

　　工作電源：AC/DC220V 50Hz
