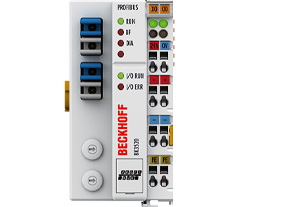

BK3520 | PROFIBUS DP “經濟增強型”總線耦合器，帶光纖接口
BK3520 “經濟增強型”總線耦合器用于連接光纖 PROFIBUS 系統與模塊化、可擴展的電子總線端子模塊系統。通過 K-bus 擴展技術，最多可以連接 255 個空間分布式總線端子模塊到一個總線耦合器中。
BK3520 總線耦合器的特殊之處在于它帶有光纖接口，最高傳輸速率可達 12 Mbaud。光纖連接能夠確保傳輸不受電磁干擾，具有絕對的電氣隔離能力。
在一個接口模塊上需要在 RS485 物理屬性和下層光纖環的物理屬性之間進行轉換。拓?fù)浣Y(jié)構與 RS485 物理特性一致（總線型拓?fù)浣Y(jié)構）。為此，BK3520 需要 2 個發送器和 2 個接收器。其地址通過地址選擇開關設置。可自動識別波特率，可支持最大為 12 Mbaud 的波特率，以能夠?qū)鬏斔俣冗M(jìn)行調整，滿足特殊的技術工藝要求。
“經濟增強型”總線耦合器專為滿足自動化要求而設計。PROFIBUS 協議省去了 FMS 操作，目的是在 DP 模式下傳輸更多的用戶數據。BK3520 集成了 PROFIBUS DP V1 服務。
| 系統參數 | PROFIBUS | BK3520 | |||||
|---|---|---|---|---|---|---|
| I/O 站數量 | 100 個，帶中繼器 | |||||
| I/O 點數 | 約 6000 個，取決于總站 | |||||
| 數據傳輸介質 | 屏蔽銅纜, 2 x 0.25 mm² | |||||
| 最大電纜長度 |
|
|||||
| 數據傳輸速率 |
|
|||||
| 數據傳輸時間 |
|
| 技術參數 | BK3520 |
|---|---|
| 總線端子模塊數量 | 64 (通過 K-bus 擴展可達 255) |
| 現場總線的最大字節數 | 128 byte 輸入和 128 byte 輸出 |
| 數字量 I/O 信號 | 1,020 輸入/輸出 |
| 模擬量 I/O 信號 | 64 輸入/輸出 |
| 數據傳輸速率 | 自動檢測 最大 12 Mbaud |
| 總線接口 | 4 個 HP 單工接口（包括 HP 單工接頭，訂貨號 ZS1031-3500） |
| 拓?fù)浣Y(jié)構 | 總線型拓?fù)浣Y(jié)構 |
| 數據傳輸介質 | APF（塑料）光纖 (1,000 µm) |
| 電源 | 24 V DC (-15 %/+20 %) |
| 輸入電流 | 70 mA + (總 K-bus 電流)/最大 4, 500 mA |
| 電源觸點 | 最大 24 V DC / 最大 10 A |
| 電氣隔離 | 500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 站點之間的距離 | 40 m |
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 | IP 20/可變 |
