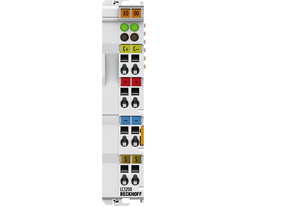

LC5200“低成本型”總線耦合器外形小巧、連接方式更為經濟。就總線端子模塊的運行與現場總線特性而言，其功能與 DeviceNet 總線耦合器 BK5210 相似。最多可連接 64 個數字量輸入/輸出端子模塊。通過組態接口可以對固件進行升級。
LC5200 總線耦合器特別適用于小型、低價位的站點。通過電源觸點可以對外圍設備、總線耦合器電子元件和 K-bus 電子元件提供 24 V DC 電源。I /O 級內的電氣隔離從總線耦合器中被省略了，但如果一定需要電氣隔離，則可以再加一個饋電端子模塊。
LC5200 總線耦合器可以用 BK5210 系列的總線耦合器替代。
用于數字量信號的”低成本型”總線耦合器
“低成本型”總線耦合器可以與所有面向“位”處理的端子模塊連接。除 KL15xx、KL25x2、KL2692 和 KL27x1 端子模塊之外，LC5100 可支持所有的數字量輸入和輸出端子模塊。它可以連接所有的系統端子模塊，無論其是否具備診斷功能。
| 系統參數 | DeviceNet | LC5200 | |||
|---|---|---|---|---|
| I/O 站數量 | 64 | |||
| 數據傳輸介質 | 屏蔽雙絞銅纜，帶電源，5 針 | |||
| 最大電纜長度 |
|
|||
| 數據傳輸速率 |
|
|||
| 運行模式 | 位選通命令、輪詢、循環、狀態改變（COS） | |||
| DeviceNet 類型 | 通訊適配器 |
| 技術參數 | LC5200 |
|---|---|
| 電源 | 24 V DC（-15 %/+20 %），通過總線電纜提供 11…25 V（符合 DeviceNet 規范） |
| K-bus 供電電流 | 500 mA |
| 電源觸點 | 最大 24 V DC / 最大 10 A |
| 電氣隔離 | 電源/現場總線/電源觸點之間無電氣隔離 |
| 連接方式 | 直接連接到彈簧型接線端子 |
| 外形尺寸 (W x H x D) | 與總線端子模塊外殼類似，寬 21 mm |
| 重量 | 約 100 g |
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C |
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 標準 |
| 防護等級/安裝位置 | IP 20/可變 |
